2023年9月23日晚，杭州第19屆亞洲運動會（以下簡稱“杭州亞運會”）在杭州奧體中心體育場（大蓮花）盛大開幕！這是繼1990年北京亞運會、2010年廣州亞運會之后，中國第三次舉辦亞洲最高規格的國際綜合性體育賽事。
杭州亞運會開幕式以“潮起亞細亞”為主題，分為“國風雅韻”“錢塘潮涌”“攜手同行”三個篇章，從中國傳統文化中找尋靈感，融入典型的浙江以及杭州符號與意象，借助科技的力量，彰顯東方美學的獨特吸引力與感染力。整場開幕式的儀式及表演以水為串聯，通過“潮起亞細亞”展現新時代中國與亞洲、與世界的文化交融。開幕式的主基調是青綠色，舞臺布景上綠水青山的元素烘托出和諧、宜居的生態環境，與具有濃厚文化氛圍的傳統建筑相互交融，呈現出獨特的美感。
開幕式包含儀式和文藝表演部分，整場活動的擴聲系統是由音響總設計何飚老師及其團隊負責，提供音響系統設計、安裝、調試及運營保障，全力保障擴聲系統清晰、精準且安全。
由于大蓮花空間很大，混響時間較長，開閉幕式的儀式和文藝表演屬性對擴聲系統的語言清晰度、頻響和聲壓級均提出了非常高的要求。加之杭州高溫的環境和季節性陰雨連綿，這些都對本次開閉幕式的擴聲系統提出了嚴峻的考驗。
在此次亞運會開幕式中，L-Acoustics、易科自主品牌ezacoustics、高達尚和DiGiCo也一齊助力，為活動保駕護航。
主席臺區域擴聲系統

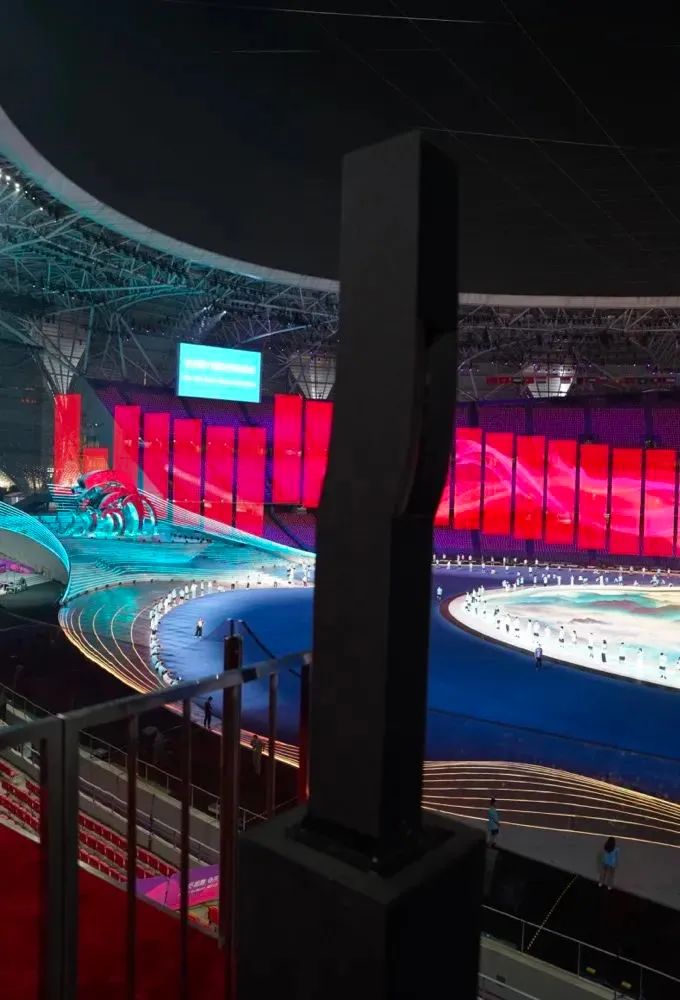

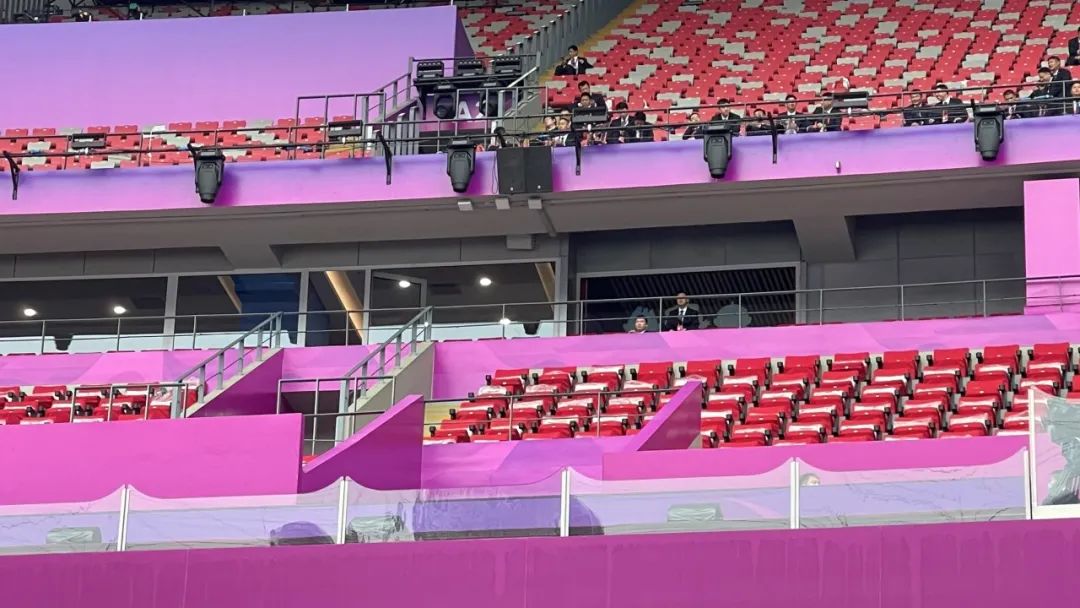

開幕式領導人發言作為儀式重要環節之一，必須保證擴聲的清晰度以及系統的安全性。在主席臺區域，使用了L-Acoustics Syva系統和X8進行補聲。
Syva為專業的擴聲和高保真要求而設計，能提供高清晰度、高聲壓級和擴展帶寬，并且擁有優雅的箱體線條，讓其在不破壞主席區域場地美觀度的同時又能保證聲音補足。
X8設計緊湊，但它擁有高聲壓級以及延伸的低頻下限，具備純正的L-Acoustics聲學特質，其點聲源的頻寬，錐形的指向性可產生極佳的空間效果并消除了最小聽音距離的限制，能獲得自然透明的聲音。

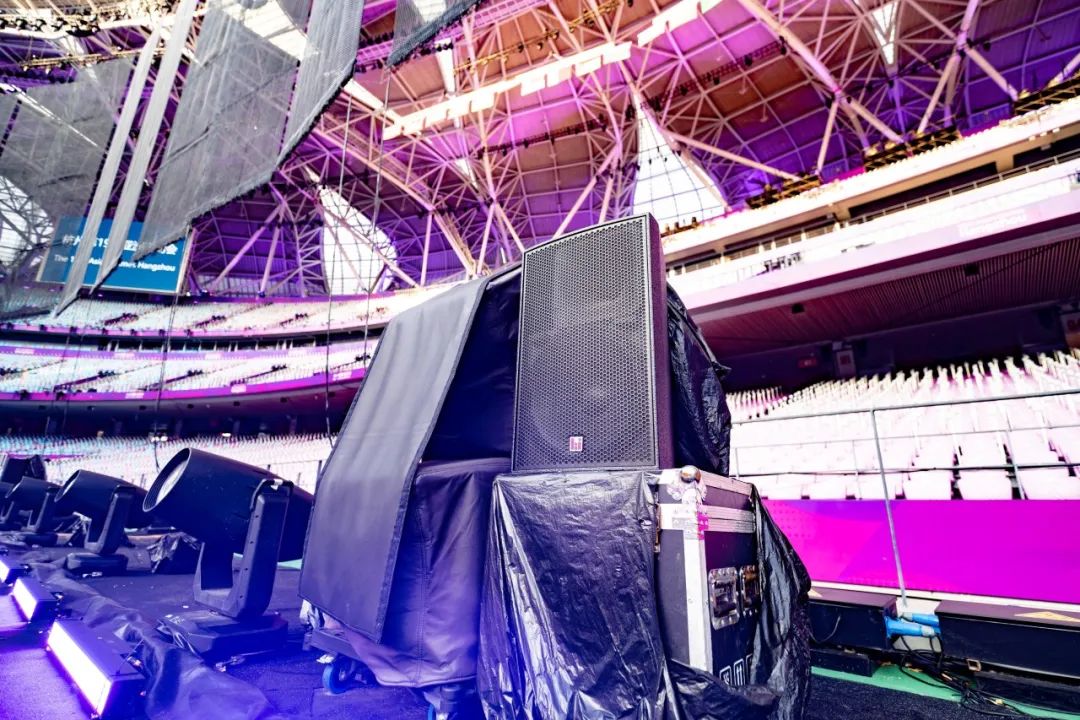

主席臺區域使用環繞音響則采用高達尚“hi”A15 15寸全頻音箱。 A15 15寸全頻音箱配備了3寸高音單元,有充足的高音功率余量,大大降低大聲壓的狀態高音頻段的失真,保證聲音高質量還原。并且配備了寬角和窄角兩個角度型號備選,并使用可旋轉號角,可以隨意調換你的水平和垂直角度,讓使用更加靈活。
場地擴聲系統
在整個系統中，易科ezacoustics揚聲器主要為一層觀眾席和內場表演區域提供聲音覆蓋。易科高級副總裁、自主品牌CTO張濤表示：“在2021年底，我們接到了為杭州亞運會開閉幕式提供擴聲系統的任務時，整個易科技術電聲研發團隊振奮不已。通過與音響總設計何飚老師的細致溝通，明確了亞運會所需揚聲器系統的技術要求，為了在有限的揚聲器總組數及組內數量的基礎上實現良好的聲場覆蓋，并提供足夠的低音支撐，所研發的全頻揚聲器水平覆蓋角度應不低于100°，垂直覆蓋角度應有較寬和較窄兩種型號可選，并且需要與18寸超低音組合使用。此外，整個揚聲器組加上輪板的高度必須控制在1.5米左右，以防止阻擋第一排觀眾的視線。同時，揚聲器組需具備出色的全天候能力，在長期戶外安裝與各種天氣條件下都能表現出色，且能夠快速自由移動，從而可以在很短的時間內完成搭建及撤場?！?/span>
為滿足這些需求，易科技術電聲團隊經過科學論證與考量，設計并研發了ezacoustics SL系列固定曲率陣列揚聲器。共計3個型號、200多只SL系列揚聲器應用于亞運會開閉幕式，它們具有全天候IP56防護等級和防風雨、耐高溫、防潮濕等特點，提供7°和15°兩種垂直覆蓋角度，其完美的角度耦合與高效的聲能輸出，能夠完全滿足亞運會開閉幕式的使用需求。

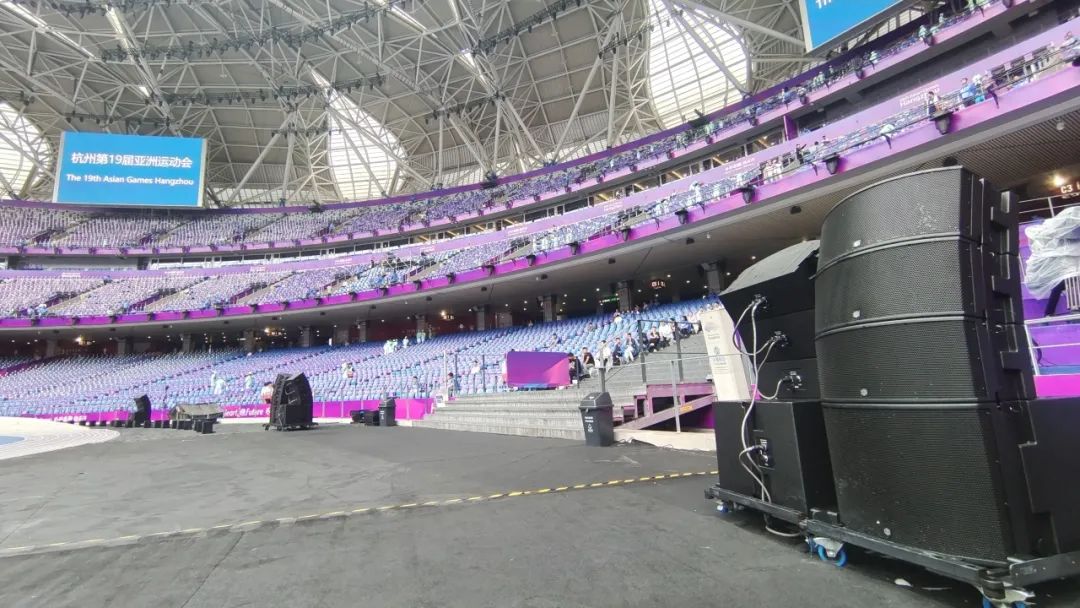

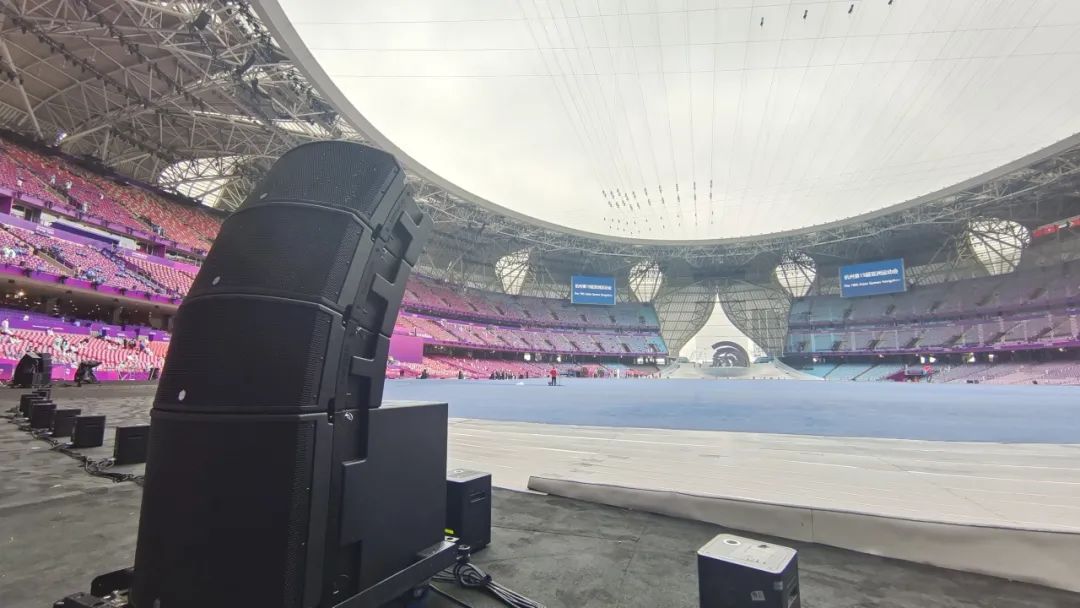

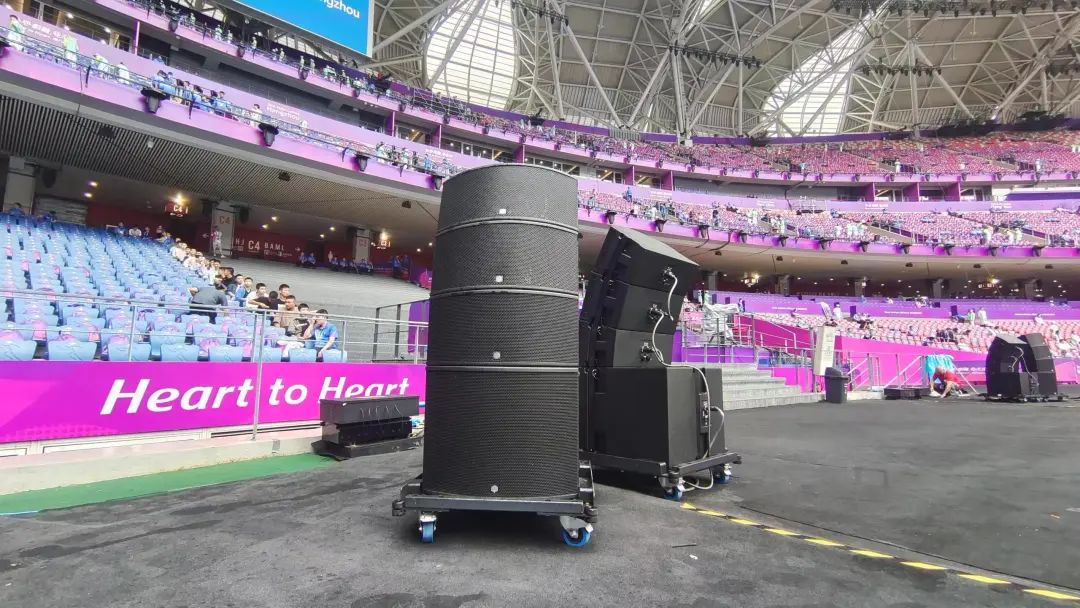

在整個系統中，ezacoustics揚聲器主要為一層觀眾席和內場表演區域提供聲音覆蓋。根據導演組要求，結合場地實際情況，揚聲器采用分散布局方式。一層觀眾席主擴聲共配置了30組陣列揚聲器，均勻落地安裝在外環跑道處。其中，在外環跑道北側和南側各均勻分布5組，西側和東側各10組。通過“3+1”的方式，將2只SL-V15、1只SL-V7固定曲率陣列揚聲器與1只SL-SUB超低音揚聲器搭配組合，均勻覆蓋一層觀眾席，給聽音區帶來高標準、高穩定性、高品質的現場擴聲。同時，為確保上千名演員能夠清晰地聽到節目音樂內容，保證演出順利進行，在外環跑道處還安裝了14組返送揚聲器，與主擴揚聲器背靠背，向內場投射返送信號。
上述所有揚聲器均由ezacoustics ETM12K4功率放大器通過外分頻方式進行驅動，功放機柜的設計兼顧了科學高效的布線和信號插接管理，一組陣列揚聲器對應一臺功放，在低阻抗驅動條件下實現了揚聲器性能與施工便捷性的最佳平衡。ETM12K4功率放大器采用最為高效的D類放大技術，內置行業先進的DSP音頻處理器，通過ArmoníaPlus軟件就可以直接在電腦界面對全場56臺功放進行調控，實時顯示功放和揚聲器的狀態。高效的換能技術和先進的冷卻系統讓功放的穩定性有了加倍的保障，即使是在高溫環境下長期使用，ezacoustics ETM12K4也始終保持最佳狀態。

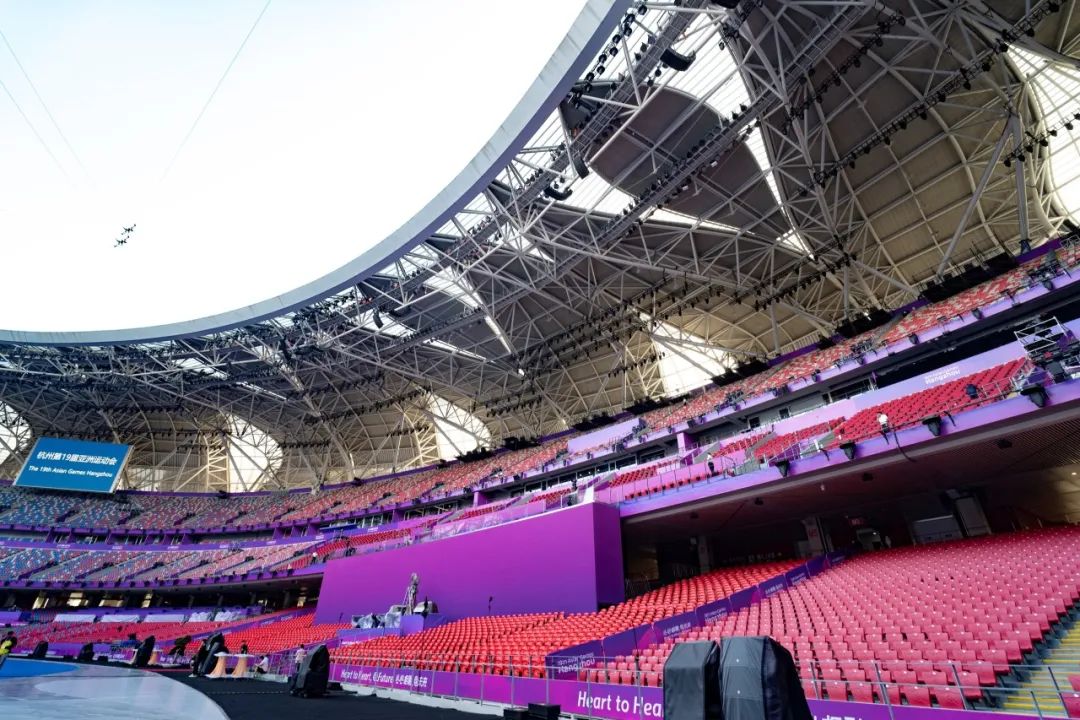

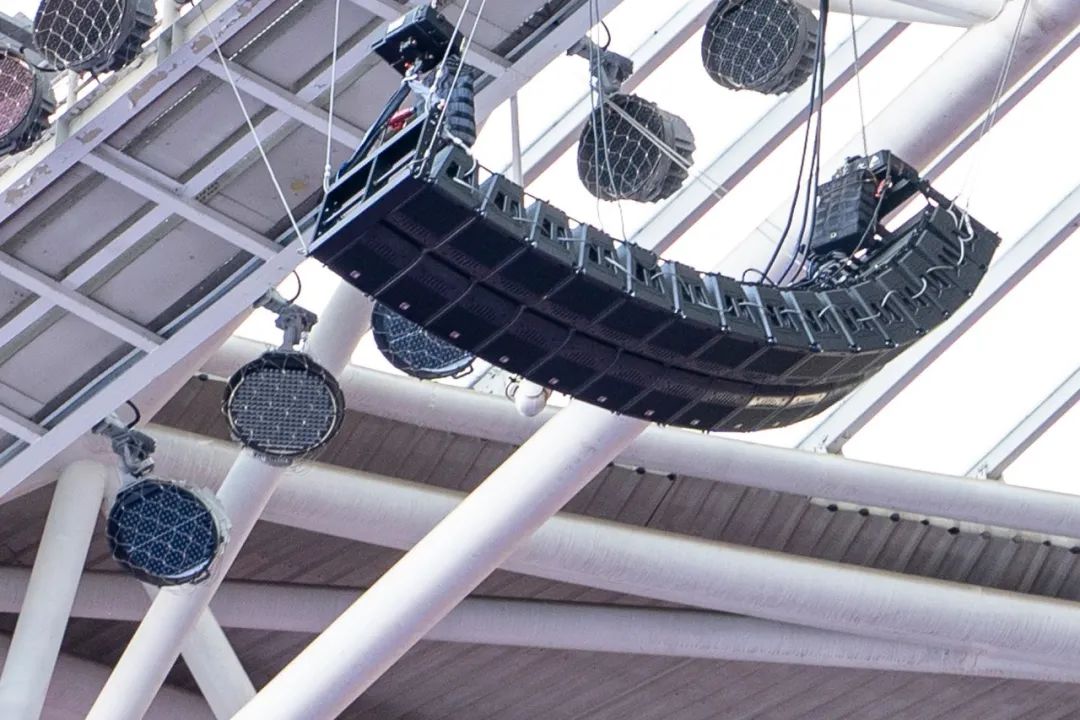

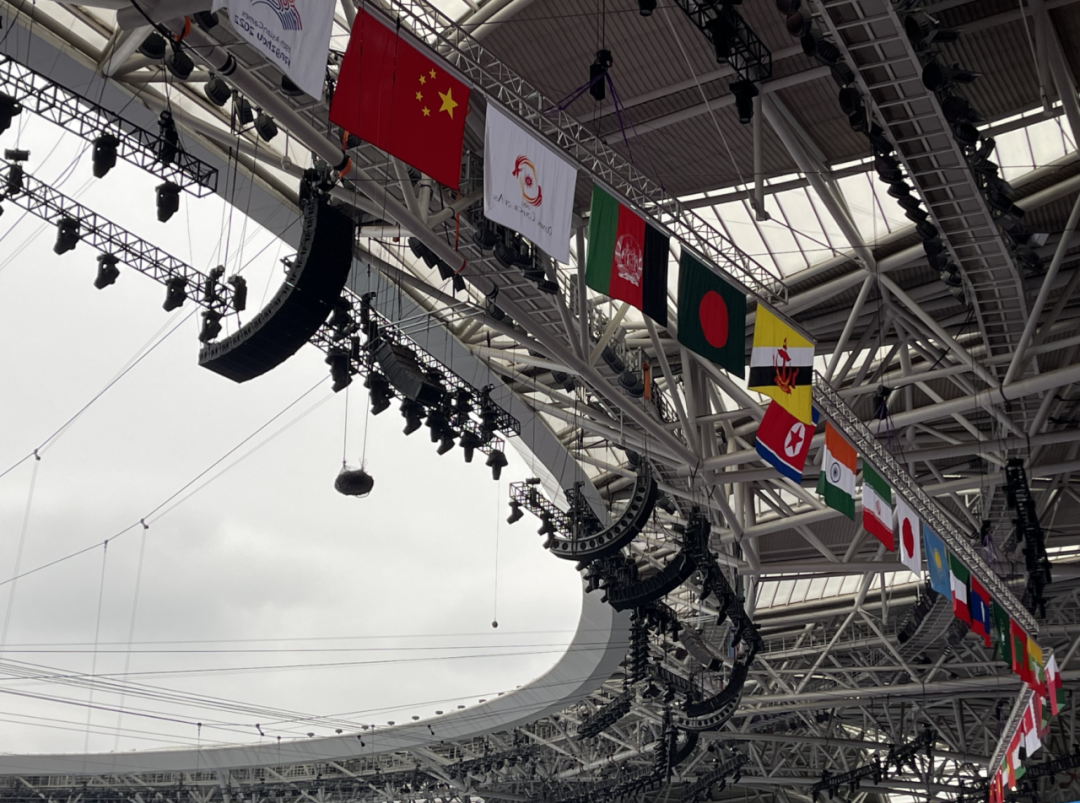

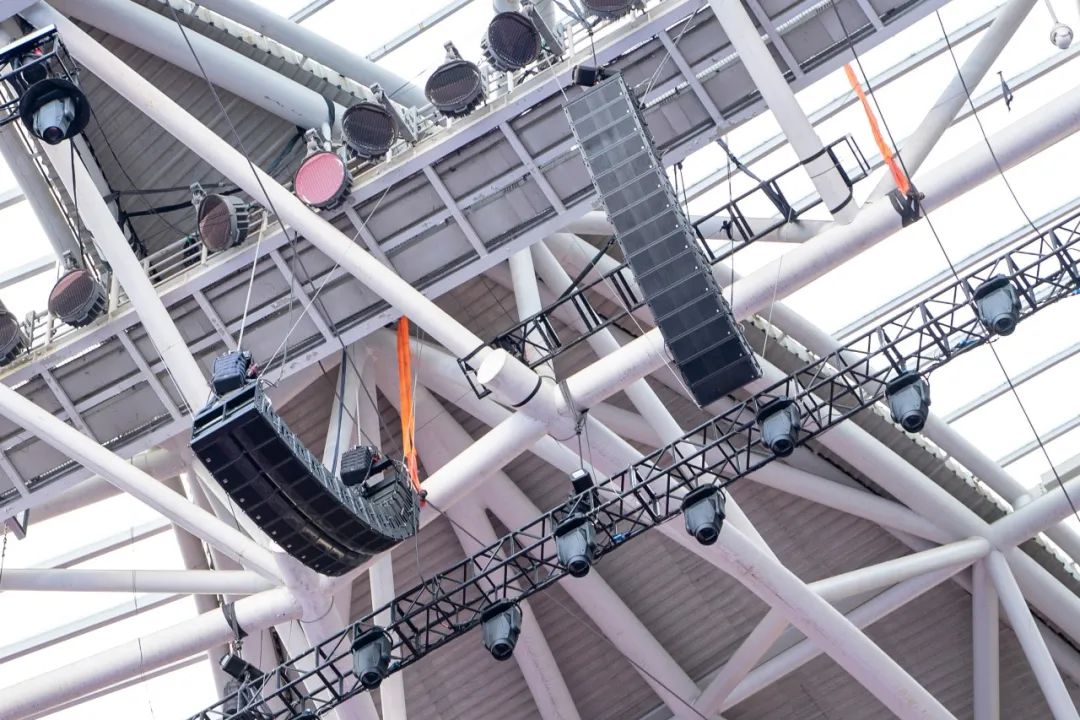

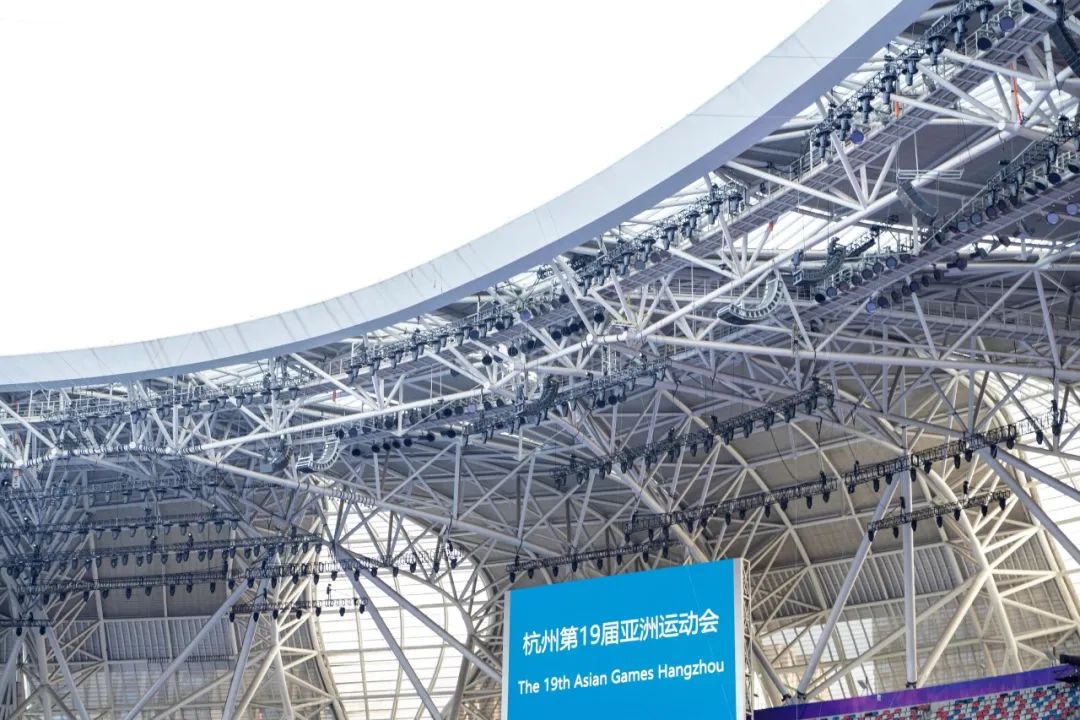

而高達尚“hi”音箱針對觀眾席組擴聲系統，在杭州奧體中心大蓮花體育場棚頂一共吊掛了255只高達尚大中型線性陣列“hi”音箱255只，分為21組分散吊掛。其中東看臺分布了8組雙10寸三分頻線性陣列音箱K20 對二三層觀眾去覆蓋，主席臺上空為最多每組15只，在兩側觀眾區為每組12只。
K20音箱采用雙10寸三分頻大功率，低音單元采用800W大功率設計，高音采用4寸+2.5寸的大功率同軸設計，功率達到240W，在一個小巧的箱體內裝入了功率接近2000W的喇叭單元，使得單只音箱能達到134dB的最大聲壓，滿足長距離投射的要求。三分頻結構，讓音箱頻響更寬，高頻響應更好。
在音箱投射角度上為了滿足杭州亞運會場地擴聲的要求，為了讓音箱達到所要求覆蓋的要求，垂直覆蓋角度從常規的10度調整為更寬的17.5度，通過吊掛件的調節，任意調整套所需的音箱夾角。
西看臺分布8組12寸三分頻線性陣列音箱K12，最多的每組15只，最少的每組9只；南北看臺一共分布了5組K12。
對于低層觀眾及比賽場地擴聲。一層觀眾席和比賽場地采用的是分散布置方式，根據聽音區位置分布，分散布置、分別覆蓋不同的聽音區。所以在觀眾席以及比賽場地邊緣放置多組每組三只雙10寸線性陣列音箱加上1只單18寸超低組合，該區域音箱及數字功率放大器則采用易科公司的EZacoustics。SLV15 雙10寸兩分頻固定曲率陣列揚聲器，箱體內配置了2個10英寸高靈敏度低音單元，2個1.4英寸開口高音單元。其出色的換能效率，可提供遠距離寬角度聲覆蓋所需的聲能量，并搭配SLB118 18寸高功率、輕量級超低音揚聲器組成的線性陣列音箱。

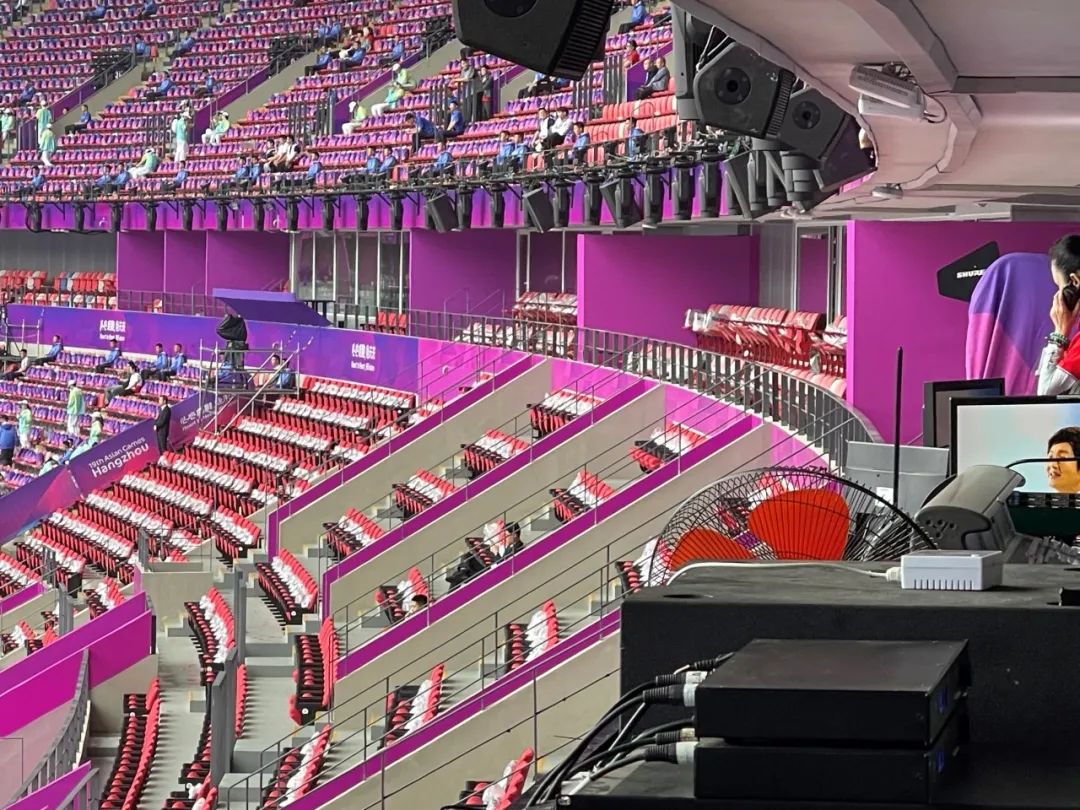

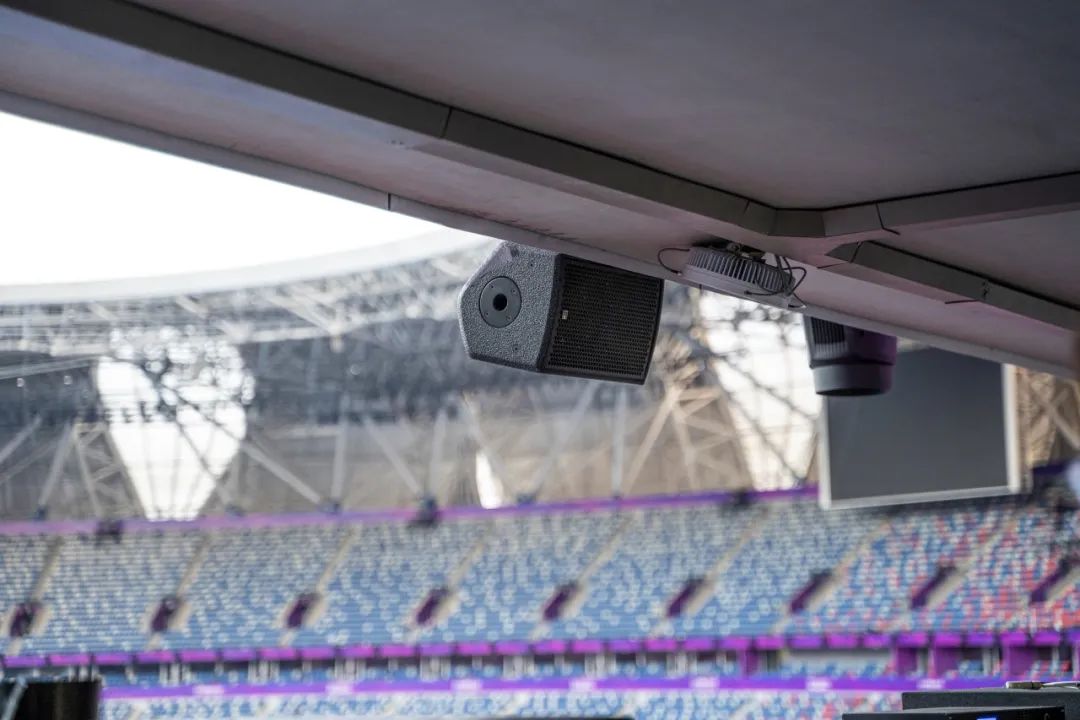

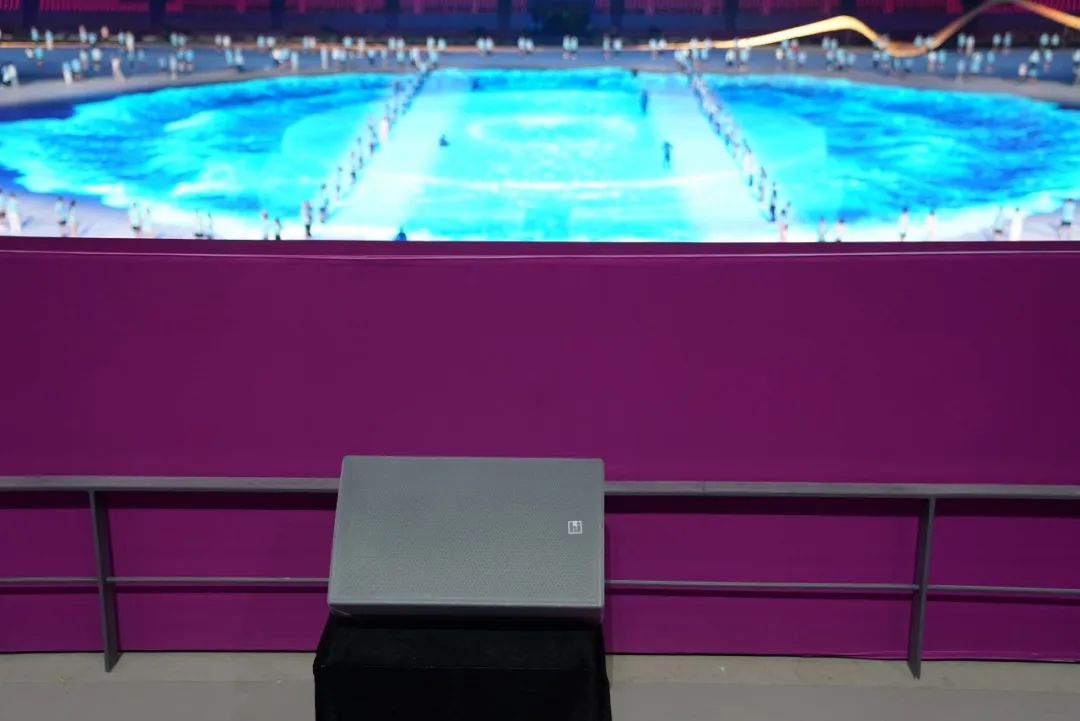

對于控臺區域補聲則采用高達尚“hi”A8 8寸全頻音箱。A8 8寸全頻音箱配置了44mm單元,有充足的高音功率余量,大大降低大聲壓的狀態高音頻段的失真,保證聲音高質量還原同時又能補足控臺不足聲音區域。
對于表演場地返送音箱，則采用兩組高達尚“hi”K8 Live，每組24只進行主要覆蓋，再配合場地邊緣區擺放的EZacoustics 線性陣列音箱以及A15 舞臺返送音箱組成，四個通道出入口，另外在后舞臺、表演區邊緣、出入口以及后臺區域，大量使用了高達尚A15進行覆蓋。所有的高達尚音箱由品牌自身的H8K四通道功放驅動。系統所有的功放都設置為A+B的模式進行備份。

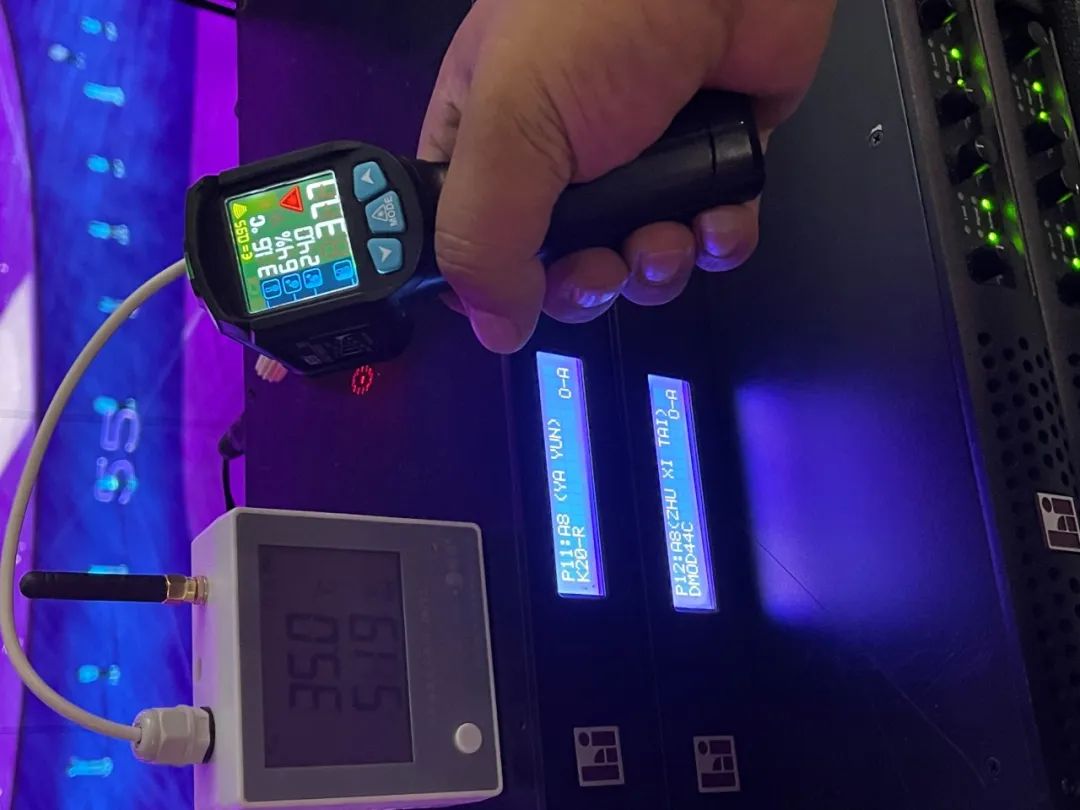

為了對抗炎熱天氣，本次功放點全部設置了測溫棚，并采用物聯網技術，實時監控棚內溫度及濕度。
K8 Live雙8寸兩分頻音箱，全新升級到Live系統，采用全釹磁單元，重量更輕，通過獨特的波導設計，讓音箱指向性控制更加精準，水平寬指向性設計讓場地覆蓋更加均勻。
調音臺

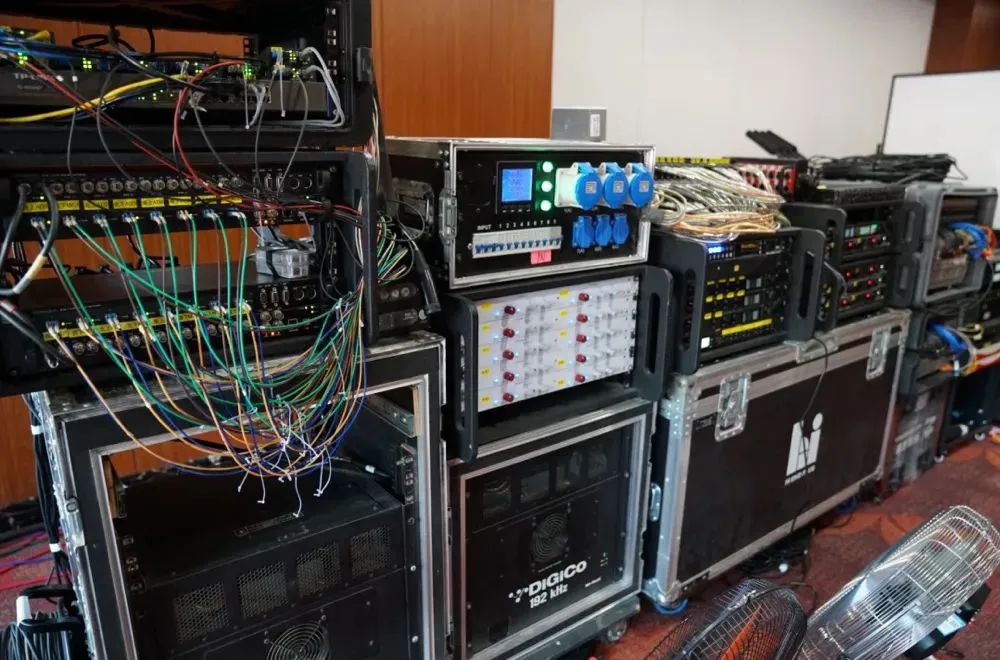

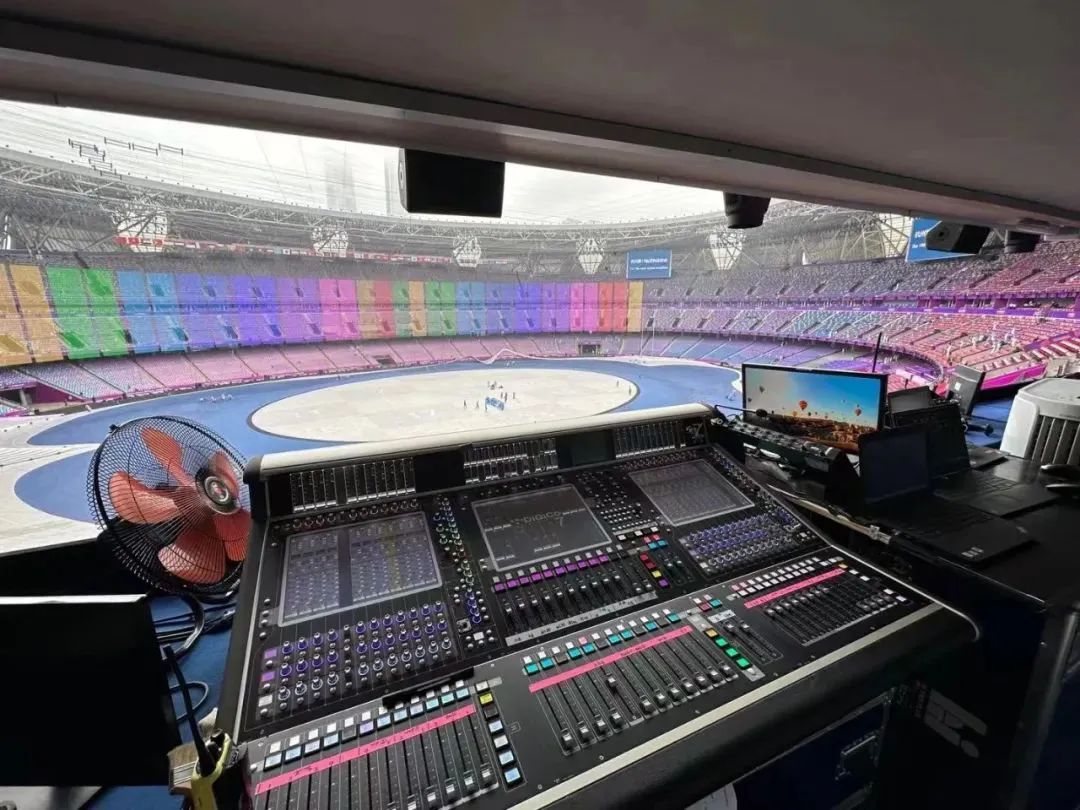

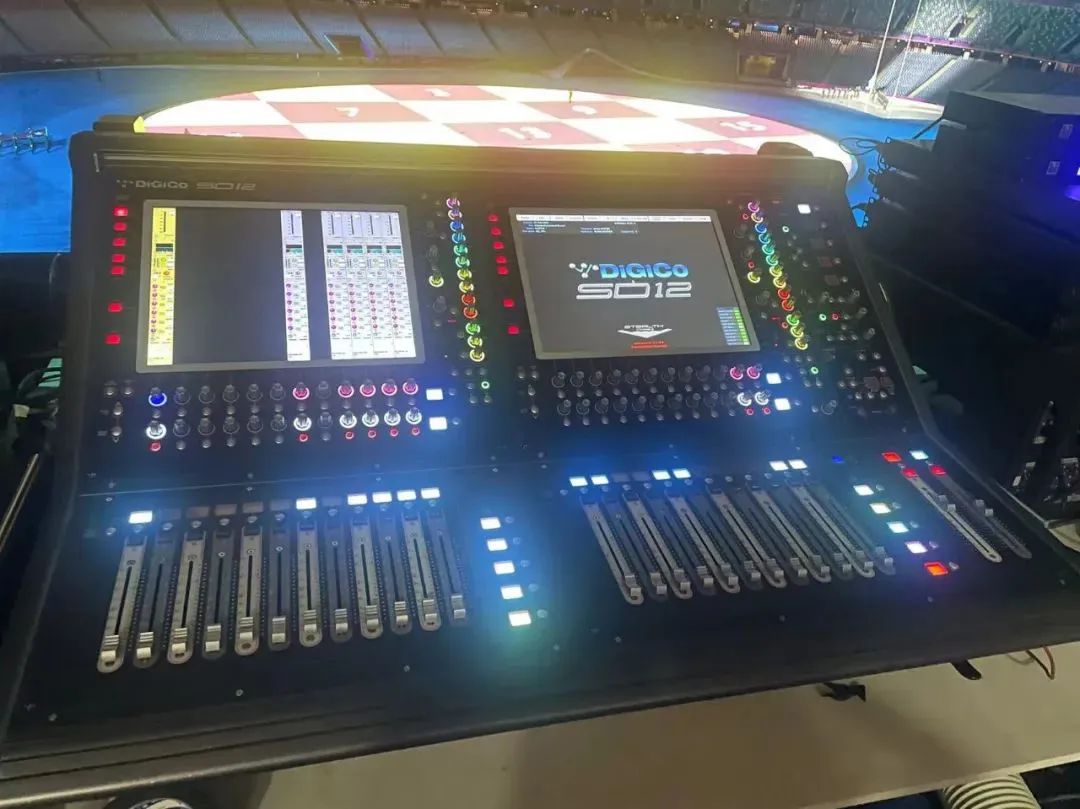

如何保證系統安全、穩定地工作是設計的最關鍵的部分之一。本次調音臺主要在DiGiCo Q7調音臺上完成，另有一張SD 12作鏡像備份。它們各配一個也是完全相互備份SD-Rack接口箱。Q7的雙引擎架構可以做到兩個引擎無縫切換，這樣調音臺系統實現了界面雙重備份，引擎四重備份，這也足以讓Q7擔任此次音頻系統核心角色。
說到Q7，不得不提的是其在原有的SD7旗艦調音臺的基礎上，升級了Quantum引擎。延續了原本大家熟悉的工作界面及原有的技術優勢，還添加更多極具特色的功能特點，如Spice Rack（調料機架）、Mustard Processing（芥末處理）、Nodal Processing（節點處理）和True Solo（真實監聽）。維持了原有的超強穩定性特點，且在性能上有進一步的升級，使其運作更快、更高效，且性能也變得更為強大。
針對本次傳輸系統，系統以調音臺為核心構建了環形和星形兩個傳輸網絡?！拔覀冊谡{(diào)音臺輸入鏈路采用了環形網絡，而整個系統傳輸和輸出采用了星形網絡，”本屆音響總設計何飚老師解釋?！罢{(diào)音臺的環網作為流動演出而言非常的穩定，但由于我們還要在這么大的場地里傳輸其他的信號，我個人認為星形網絡還是相對方便。”

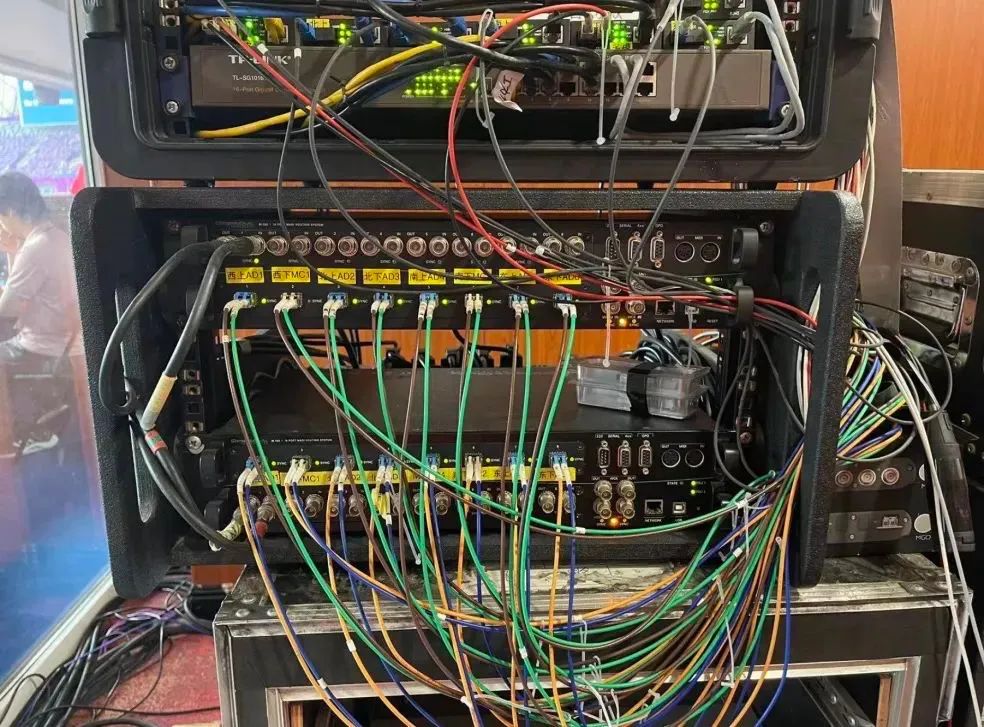

環形網絡使用MADI轉光纖的方式，通過DiGiCo自帶的Optocore系統與兩臺互為備份的DiGiCo SD-Rack接口箱相連，負責調音臺信號的輸入，處理和備份。
整個系統的信號由DirectOut組成的星形網絡輸出到各個音頻子系統，包括現場擴聲、錄音以及官方轉播機構的直播系統，星形網傳輸近1000路音頻。星形網絡核心是DirectOut M.1K2 MADI矩陣路由器。
不管是“數實融合”的形式完成主火炬點燃、通過零碳排放的主火炬和電子煙花、還是精彩的文藝演出，這一切精彩的瞬間都匯聚在杭州，這個難忘的晚上將記入史冊?？萍疾粩喟l(fā)展，藝術形式百花齊放，音頻團隊用其先進、專業的科技技術，為現場觀眾，甚至全亞洲、全世界的觀眾帶來真正的好聲音，全力助力此次亞運會，為各位運動員們加油助威！
